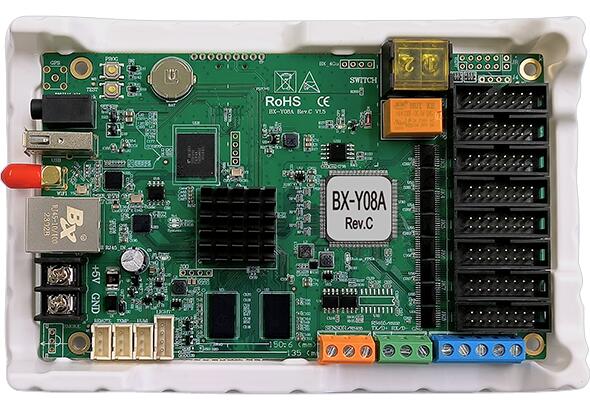

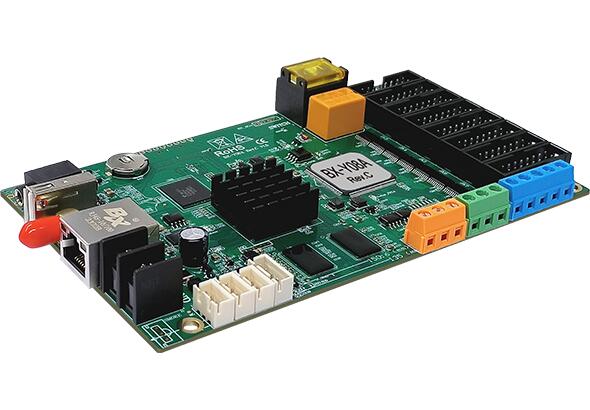

BX-Y08A-尊龙凯时官方网页

BX产品倾心打造“多场景 ? 全功效”大工程LED显示屏项目专用控制器

切合《T/COEMA 103S-2019 异步LED显示屏播放器通用手艺要求》

1. 尊龙凯时提供3套解决计划和多款产品，来知足差别智慧灯杆屏的项目应用

⑴ 异步播放器 BX-Y08A /BX-Y1A，BX-C08A /C1A

接纳异步播放器解决计划，系统自力性强，具有富厚的通讯接口和功效接口。与iLEDCloud /iLEDSys云平台配套，能够很好地知足大集群智慧灯杆屏的装备运维、信息宣布和信息清静，同时，也能够很好地实现政务信息宣布、情形监测、远程开关、语音播报、应急广播等综合功效�；箍梢云局ぶ腔鄱蓟岬淖酆鲜葜卫硇枰�，与差别物联网平台和智慧网关便捷对接。

这种模式系统简朴，自力性强，便于后期扩展，且性价比高，在智慧灯杆屏应用中最为普遍。

⑵ 同步控制器 BX-VSA /L1A

接纳同步控制器+吸收卡+多功效卡的解决计划，直接接入前端智慧网关或机顶盒的HDMI信号源。

这种模式的优点是BX产品仅作为硬件装备，在接入差别物联网平台和智慧网关时，可最洪流平地简化平台与BX控制器的对接事情。

这种模式的弱点是也很显着。主要是系统较为重大，BX控制器仅能肩负简单显示功效。对智慧网关要求较高，情形数据监测、语音播报等功效必需由专用智慧网关完成。若是接纳通例网关和机顶盒，则难以实现情形数据监测、语音播报、远程开关等功效。

⑶ 同异步一体播放器 BX-Y3A

接纳同异步一体播放器解决计划，兼具前两个计划的优点。既可直接接入前端智慧网关或机顶盒的HDMI信号源，也可坚持由BX播放器自力承�Ｇ樾问菁嗖狻⒂镆舨ケā⒃冻炭氐裙π�，大大减轻智慧网关的事情。同异步一体播放器支持外部视频源信号与外地节目信息混淆播放，支持外部视频源信号的全屏自顺应缩放和节目分区自顺应缩放。这是尊龙凯时独吞的手艺和产品！

这种模式的弱点是BX播放器本钱稍高。

2. 尊龙凯时提供3种方法，来知足BX播放器与差别物联网平台的对接

（暂略）

3. 主要功效特征

⑴ 富厚的通讯接口

标配100M网口+RS485/RS232串口+RS485情形传感器接口+USB接口+WiFi接口；

支持局域网和互联网通讯，IP在线设置和群组设置，MAC冲突和IP冲突自动检测；

支持RS485/RS232串行通讯；支持U盘下载；支持无线wifi；支持无线4G。

⑵ 富厚的功效接口

标配种种通例传感器接口和RS485情形传感器接口、继电器开关、节目选择接口；

支持温度、温湿度传感器的便捷接入和显示；支持亮度传感器的便捷接入；

支持风速、风向、空气质量、噪声、大气压力、光照、负氧离子等种种情形监测传感器的便捷接入和显示；

支持雷达测速、水位、雨量等传感器的定制接入和显示；

板载继电器开关，支持软件下令开关和准时自动开关屏幕；

板载节目选择接口，支持外部信号控制16个节目切换播放；

⑶ 信息动态刷新功效

支持多组动态区域，支持信息实时刷新。

⑷ 中英文语音播报功效

支持中英文语音播报功效，知足项目语音需求。

⑸ 外部视频源的自顺应缩放功效

BX-L1A支持输入自顺应信号源区分率，支持对输入视频源画面举行截取、局部显示，支持外部视频源信号的全屏自顺应缩放；

BX-Y3A支持外部视频源信号的全屏自顺应缩放和节目分区自顺应缩放。

⑹ 同异步一体化功效

BX-Y3A支持外部视频源信号与外地节目信息混淆播放，支持外部视频源信号的全屏自顺应缩放和节目分区自顺应缩放。

⑺ 固件升级功效

支持底层软件在线升级，极大利便了系统开发、维护和功效升级；为客户有用节约本钱，降低项目危害；

⑻ 二次开发

提供支持WINDOWS/LINUX/ANDROID/iOS 等主要操作系统的二次开发包，包括种种动态库、通讯协议、测试例程等；支持JAVA/C/C++/C#/Delphi等主流编程语言，支持用户在种种平台举行二次开发，最洪流平知足用户个性定制功效的开发和拓展

⑼ 云应用和信息清静

支持并提供配套的专业级云平台宣布软件，通过国家信息清静品级�；と度现�；

支持配套的云平台微信小程序，支持移动端装备便捷完成信息的编辑和宣布，同时包管信息清静；

具备用户实名认证、多级角色权限治理、节目编辑/审核/宣布、显示屏自顺应节目宣布等功效；

具备远程LED显示屏治理功效、显示屏状态监测功效，具备节目宣布报表天生、屏幕信息在线监控、应急多级审核机制的信息清静包管功效。

⑽ 品质包管

涂敷UV三防胶，国标双85防护品级，防尘、防潮、防静电、防盐雾；

-40℃～80℃情形温度，3.5V-5.5V宽电压，7*24小时一直电，≤0.3%故障率。

BX产品以焦点科技承继了大型LED集群显示系统和定制开发项目上的优势职位！

BX产品延续了尊龙凯时“激情立异界说完善显示”的产品理念！

手艺指标
产品状态	2020年12月投放市场，批量现货供应
控制点数	总像素≤128K：512*256，宽度≤1024
硬件设置	1GHz双核处置惩罚器、512MB DRAM，1080P高清硬解码播放
存储容量	标配4GByte，支持USB扩展至256GB
节目数目	不限
区域数目	支持32个区域。特殊需求可定制扩展
区域类型	天气区、图文区、字幕区、视频区、夏历区、时间区、模拟表盘、正负计时、传感器区、动态区、网络数据分区
边框显示	区域炫彩边框
时钟显示	夏历、模拟表盘、中英文时钟、正负计时 (均支持多组显示)
软件功效	分组集群治理/多节目编辑/多区域显示/节目自顺应/多种语言版本

显示效果
节目分区	支持节目恣意位置和数目开窗分区，支持区域层叠，支持256级透显着示效果
OSD功效	支持32bit真彩OSD，支持视频区和图文区叠加播放，支持256级透显着示效果
显示特效	富厚的3D特技、炫彩字幕、炫动配景、炫彩边框等
移动平滑性	图文/字幕画面移动超等平滑，最大带载点数下左移速率可达180点/秒

支持播放媒体
视频名堂	支持avi, wmv, mpg, rmvb, mov, vob, mp4, flv等常见视频名堂
音频名堂	支持mp3, wav, wma, ogg, ape, acc等常见音频名堂
图片名堂	支持bmp, jpg, png, gif等常见图片名堂
文本名堂	支持txt, rtf, word, excel等

模组兼容性
适配模组	种种规格单双色和全彩LED显示模组
列驱动IC	支持74HC595、通例恒流芯片、双锁存芯片、PWM芯片等主流LED驱动芯片
行译码IC	支持行译码和无译码模组，支持种种行译码芯片
扫描类型	支持智能描点，支持静态至1/64扫描之间的恣意扫描类型
模组空点	支持恣意空点，适配种种规格模组
RGB信号	支持RGB信号线序无邪界说

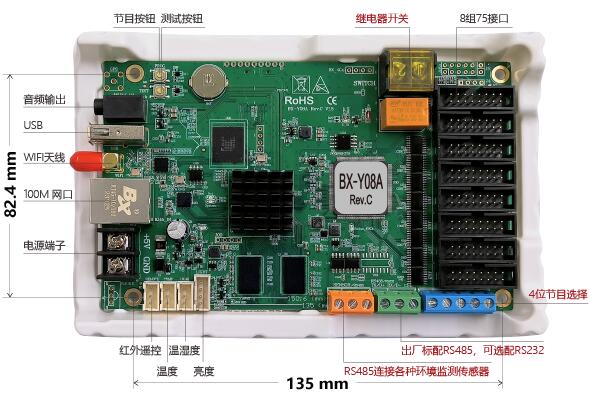

板载接口
显示输出接口	8组75接口
通讯接口	100M网口+RS485/RS232串口+RS485情形传感器接口+USB+WiFi接口
音频接口	1路AUDIO输出
传感器接口	标配红外�？赝贰⒘炼取⑽露取⑽率却衅鹘涌�，标配RS485情形传感器接口
节目选择接口	标配4位节目选择接口，支持外部信号控制16个节目切换播放
远程开关接口	板载继电器开关，支持远程开关屏幕电源
USB接口	支持U盘即插即播，也可导入播放；U盘延伸线≤7.5m稳固传输

主要功效
通讯功效	支持局域网和互联网通讯。支持MQTT物联网协议标配无线wifi，支持手机APP，知足无线局域网络应用；选配4Gu4，选配GPS
网络自检	IP在线设置和群组设置，MAC冲突和IP冲突自动检测
节目播放控制	支持节目顺序播放、节目准时播放；支持紧迫通知板载4位节目选择接口，支持外部信号控制16个节目切换播放
截屏监视功效	支持对节目播放的目今显示画面举行截屏监看
旋转显示功效	支持90°/180°/270°屏幕旋转显示功效
区域复制功效	支持区域复制功效
继电器开关	板载继电器开关，支持软件下令开关和准时自动开关屏幕
亮度调解功效	16级亮度调解，支持三种亮度调解模式：手动调亮、分时段自动调亮和情形自顺应调亮
�？仄鞴π�	支持节目点播、音量调解、亮度调解、屏幕开关机、屏幕测试等
通例传感器	板载红外�？赝贰⒘炼取⑽露取⑽率却衅鹘涌�
Modbus情形传感器	支持风速、风向、空气质量、噪声、大气压力、光照、负氧离子等种种情形传感器支持氧气、二氧化碳、二氧化硫等种种气体传感器，支持雷达测速、水位、雨量、土壤等种种传感器
天气预告功效	支持海内外洋天气预告，外洋凌驾21000个都会，海内支持到所有县区
信息动态刷新	支持32个动态区域，支持信息实时刷新
语音播报功效	支持中英文语音播报，知足项目语音需求
多屏同步功效	支持多个播放器在播放相同节目信息时，坚持播放画面实时同步的功效
配景音乐功效	支持节目配景音乐
网络流媒体播放	支持HLS、RTSP和RTMP协议的网络流媒体的播放
日志纪录功效	包括通讯日志和节目播放日志每条通讯日志包括提倡方、爆发时间、相关事务、相关参数及通讯效果。每条节目播放日志包括节目名称和播放时间
加密认证功效	支持对播放器设置通讯密码；支持SSL/TLS加密协议，包管通讯信息清静。支持数字署名认证手艺，包管素材传输准确和清静
数据库毗连功效	支持毗连mySQL、SQL server名堂的数据库，自动获取数据并显示
网络数据分区功效	通过效劳器端URL并指定字段，动态获取JSON文件数据和JSON字段值
二次开发	提供支持WINDOWS/LINUX/ANDROID/iOS 等主要操作系统的二次开发包，包括种种动态库、通讯协议、测试例程等支持JAVA/C/C++/C#/Delphi等主流编程语言，支持用户在种种平台举行二次开发，最洪流平知足用户的个性化定制
云应用和信息清静	提供配套的专业级云平台宣布软件和手机App，通过国家信息清静品级�；と度现� 具备用户实名认证、多级角色权限治理、节目编辑/审核/宣布、显示屏自顺应节目宣布等功效具备远程LED显示屏治理功效、显示屏状态监测功效，具备节目宣布报表天生、屏幕信息在线监控、应急多级审核机制的信息清静包管功效

系统升级和维护
平台升级维护	iLEDCloud云平台和iLEDSys平台支持在线升级
固件升级功效	支持底层软件和FPGA固件在线升级，极大利便了系统开发、维护和功效升级；为客户有用节约本钱，降低项目危害

电气参数
事情电压	5V（3.5V～5.5V宽事情电压）；切合《T/COEMA 103S-2019 异步LED显示屏播放器通用手艺要求》，C级达标
额定功率	≤6W（选配4Gu4，≤10W）

情形顺应性
情形温度	情形温度-40℃～80℃稳固事情；切合《T/COEMA 103S-2019 异步LED显示屏播放器通用手艺要求》，C级达标
防盐雾品级	知足海边500米使用情形要求；切合《T/COEMA 103S-2019 异步LED显示屏播放器通用手艺要求》，C级达标

电磁兼容性
无线电骚扰	对控制器的电源端子、网口和串口举行无线电骚扰检测切合《GB/T 9254.1-2021 信息手艺装备、多媒体装备和吸收机电磁兼容第一部分发射要求》界说的骚扰限值
静电放电抗扰度	对控制器的网口、串口、USB口、传感器接口、I/O控制接口举行浪涌攻击检测通过《GB/T 17626.2-2018 电磁兼容试验和丈量手艺静电放电抗扰度试验》试验品级4级，接触放电8KV的测试
浪涌攻击抗扰度	对控制器的电源端子和网口举行浪涌攻击检测通过《GB/T 17626.5-2019 电磁兼容试验和丈量手艺浪涌（攻击）抗扰度试验》试验品级4级，测试电压4KV的测试

电磁兼容性

无线电骚扰

对控制器的电源端子、网口和串口举行无线电骚扰检测

切合《GB/T 9254.1-2021 信息手艺装备、多媒体装备和吸收机电磁兼容第一部分发射要求》界说的骚扰限值

静电放电抗扰度

对控制器的网口、串口、USB口、传感器接口、I/O控制接口举行浪涌攻击检测
通过《GB/T 17626.2-2018 电磁兼容试验和丈量手艺静电放电抗扰度试验》试验品级4级，接触放电8KV的测试

浪涌攻击抗扰度

对控制器的电源端子和网口举行浪涌攻击检测

通过《GB/T 17626.5-2019 电磁兼容试验和丈量手艺浪涌（攻击）抗扰度试验》试验品级4级，测试电压4KV的测试

品质包管
品质标准	7*24小时一直电，故障率≤0.3%
结构防护	精制塑壳托架，知足绝缘、防腐、防静电、耐崎岖温、阻燃、环保等要求，直接上屏装置
外貌防护	所有元器件外貌涂覆UV三防胶，国标双85防护品级，防尘、防潮、防静电、防盐雾

终端治理和自动控制
网络通讯	支持局域网和互联网
治理装备	PC、Android、ios等智能终端装备
远程控制	系统参数设置、节目播放控制、节目发送更新、亮度自动调解、准时开关显示屏
治理软件	LedshowYQ多媒体编辑软件（PC软件）、Ledmedia 手机APP 支持云治理：iLEDCloud信息宣布云平台、iLEDCloud微信小程序、 iLEDSys信息宣布平台（企业版/自力布署）
